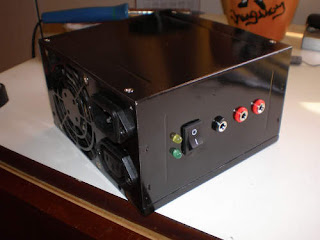

Las fuentes de alimentación de los ordenadores personales son una de las piezas mas fáciles de aprovechar cuando nos deshacemos de un viejo equipo. Una de sus aplicaciones mas interesantes es la de servir diferentes tensiones tal como un fuente de laboratorio.
Estos son los materiales que necesitaremos:
Estas son algunas notas a tener en cuenta para mejorar el proyecto anterior y resolver algunas dudas:
Para los mas osados existe otro proyecto para adaptar los voltajes de una fuente ATX sin ninguna modificación, añadiendo un circuito externo y que además permite regular el voltaje (fuente de alimentación regulable) de 0 a 20 voltios:
Si tu fuente de alimentación está averiada tal vez te interesen estos enlaces:
http://www.comunidadelectronicos.com/articulos/fuentes_pc.htm
Más información sobre proyecto (ATX para laboratorio): http://www.ikkaro.com/...
"La fuentes de alimentación, son dispositivos que convierte la tensión alterna de la red de suministro, en una o varias tensiones, normalmente continuas para alimentar diferentes circuitos electrónicos. Las fuentes de alimentación de laboratorio poseen además conectores para latiguillos, potenciómetros y medidores en la mayoría de los casos."Las fuentes de PC, al igual que las de laboratorio son reguladas y estabilizadas por lo que no tendremos que lidiar con complejos esquemas de circuitos, adentrarnos en estos términos, ni modificar el circuito existente.
Estos son los materiales que necesitaremos:
- Una fuente AT o ATX de 200w o 300w (no es necesaria mas potencia pero no importa)
- Estaño y soldador de estaño, además de taladro, destornillador y tijeras o alicates.
- 3 Conectores tipo "banana" macho y hembra, según cantidad de salidas deseadas.
- Tubo termocontraible o termoretractil (en su defecto cinta aislante)
Estos son materiales opcionales pero recomendables:
- 2 LEDs que usaremos para indicar la existencia de tensión y encendido.
- 2 resistencias de 210 Ohms.
- 1 interruptor para encender y apagar la fuente
Si te parece un proyecto interesante no dudes en tomar buenas prácticas y precauciones a la hora de manipular aparatos eléctricos y seguir el enlace del final de esta entrada.
Estas son algunas notas a tener en cuenta para mejorar el proyecto anterior y resolver algunas dudas:
- Las fuentes at/atx necesitan conectar una carga en los 5v+ para que los +12v sean estables. Se puede solucionar aplicando una carga de 5w o mayor con una resistencia de 3.3/4.7homs 15w. Cabe señalar q esta modificacion solo es necesaria cuando se requiere toda la potencia de la fuente
- No es muy recomendable hacer conexiones en serie porque las masas van todas al mismo punto y podría producirse un cortocircuito.
- Colocar una resistencia de 1K junto a interruptor para limitar el amperaje de entrada en la señal de PWR_ON (PS_ON en algunas placas) y prolongar la vida de la fuente.
- Para el encendido del LED verde usar la señal PWR_OK (o PWR_GOOD, la nomenclatura puede variar) en vez de la descrita en el tutorial
- Las salidas negativas soportan muy bajo amperaje, no les pidas mucha potencia.
- Recordar que estas fuentes requieren de tierra fisica para evitar riesgo de descargas accidentales.
Para los mas osados existe otro proyecto para adaptar los voltajes de una fuente ATX sin ninguna modificación, añadiendo un circuito externo y que además permite regular el voltaje (fuente de alimentación regulable) de 0 a 20 voltios:
Si tu fuente de alimentación está averiada tal vez te interesen estos enlaces:
http://www.comunidadelectronicos.com/articulos/fuentes_pc.htm
http://www.soloelectronica.net/fuente_atx.htm
Este es un documento muy recomendable sobre fuentes ATX
http://es.scribd.com/doc/6438071/Fuente-Conmutada-Pc-Tipo-Atx
Este es un documento muy recomendable sobre fuentes ATX
http://es.scribd.com/doc/6438071/Fuente-Conmutada-Pc-Tipo-Atx
Más información sobre proyecto (ATX para laboratorio): http://www.ikkaro.com/...
